Este é o supote da objetiva com o conjunto de parafusos "push-pull"
para a colimação da mesma.

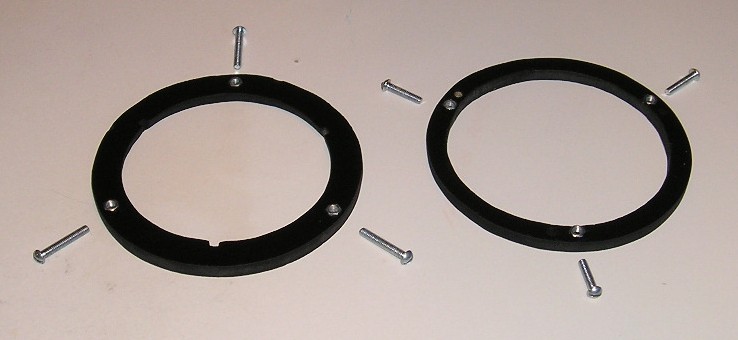

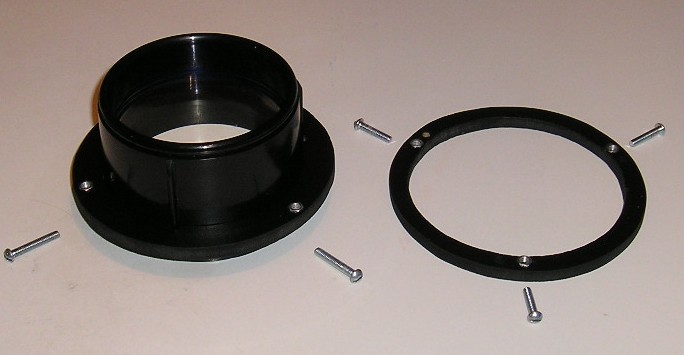

Anel da objetiva e anel do tubo.
Anel montado na objetiva.
Anel montado no tubo.

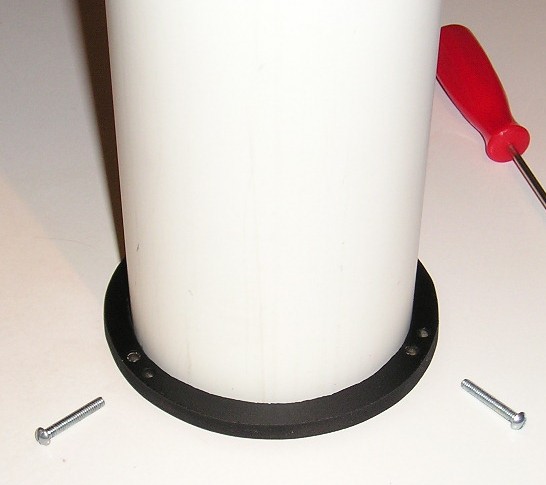

Montagem do suporte pronta.
Aparece um dos 3 conjuntos de parafusos push/pull.
O de cima empurra a objetiva e o de baixo puxa.
Colocando o para-sol.
Nestas fotos o tubo ainda estava se acabamento
(pintura externa e revestimento interno anti-reflexo).
Colimação da luneta
Método descrito no livro Telescópios de Guilherme de Almeida (pg. 473)

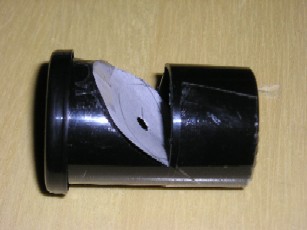

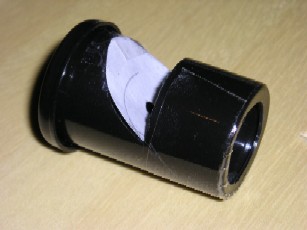

Para colimar a objetiva de uma luneta necessitamos de um colimador tipo cheshire. Eu fiz um destes colimador simplificado usando uma latinha de filme 35mm conforme as figuras abaixo.
-
-

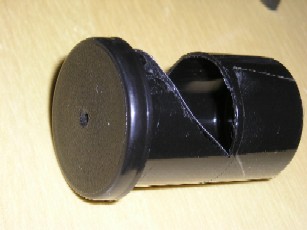

A elipse colocada no interior da latinha é feita com um lado branco para ser iluminado e o outro lado, que fica voltado para a tampa da latinha, preto para evitar ofuscamento do olho.
Obstruímos a objetiva com sua tampa, colocamos o colimador
cheshire no focalizador e iluminando o disco deste lateralmente...
...pelo furinho da tampa da latinha deveremos ver os reflexos das
diversas superfícies óticas da objetiva. Neste momento colimamos a
objetiva para que todos os reflexos coincidam no ponto central.
(Pontinho branco no centro da foto)
A colimação do focalizador é feita com um colimador laser que deve ser colocado no focalizador e projetar seu ponto luminoso no centro de um disco de papel translúcido colocado na frente da objetiva. Se necessário, ajusta-se, então, a orientação do focalizador para centralizá-lo.
