Colimador LASER

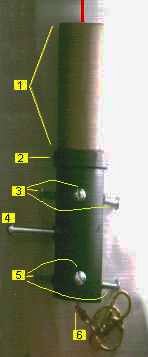

[1] - parte do tubo de PVC 32mm desbastada
com lima e lixa para penetrar no focalizador;

[2] - anel de PVC para topar no focalizador;
[3] - tríade de parafusos para centralizar ponta do laser;
[4] - parafuso para ligar laser;
[5] - tríade de parafusos para colimar laser;
[6] - chaveiro apontador laser.

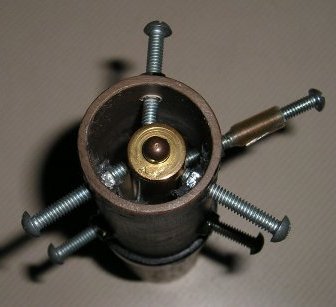

[1] - tubo PVC 32 mm;
[3/5] - parafusos centralizadores/colimadores (2 conjuntos de 3 parafusos);
[4] - parafuso para ligar/desligar laser;
[6] - ponteiro laser;
[7] - botão liga/desliga;
[8] - porcas coladas no tubo PVC com araldite ou epoxi.

Observe que os parafusos centralizadores/colimadores [3/5] tem suas pontas arredondadas para
facilitar o ajuste enquanto o parafuso que liga o laser [4] permanece com sua ponta chata.

.

.

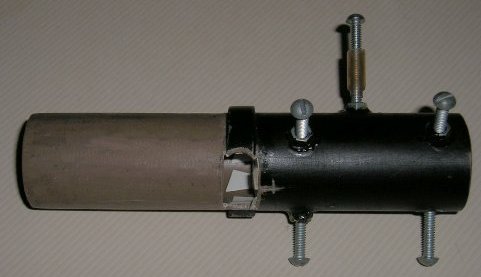

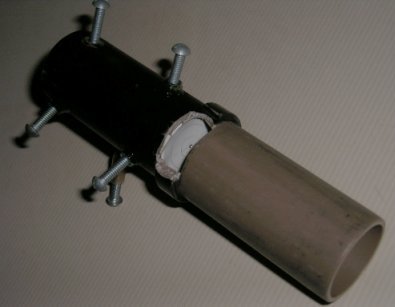

Efetuei uma modificação no colimador, abrindo uma janela lateral e colocando um disco de cartolna branca com pequeno orifício no meio logo na frente da ponta do laser. O feixe luz deve passar por este orifício, o que garante a centralização do mesmo no tubo do colimador. Ao mesmo tempo, o disco de cartolina serve como anteparo para o retorno do feixe refletido pelo espeho principal. Ajustando os parafusos de colimação do espelho principal até que o retorno incida exatamente no centro do disco estamos garantindo a perfeita colimação.

Colimando o colimador:
Antes de usar o seu colimador laser é preciso colimar o próprio: primeiro centralize a ponta de saída do raio laser no tubo de PVC ajustando os parafusos número (3); depois ajuste os parafusos da traseira (5) para que o feixe laser fique colimado no tubo. Para verificar a colimação do laser, coloque o colimador no focalizador do telescópio e gire o tubo de PVC observando se a marca luminosa gira sobre seu próprio eixo, corriga se necessário ajustando apenas os parafusos de trás (5).

Dica importante:
os lasers costumam vir com diversas pontas intercambiáveis com diversas figuras. A que eu achei mais adequada foi uma que apresenta um ponto central e mais uma estrela inscrita num círculo. É bem melhor que usar apenas a projeção de um ponto. Os colimadores comerciais tem uma figura de uma cruz com círculo que lembra uma mira de avião de combate.

Para colimar seu telescópio veja na seção Colimação com LASER

Observação sobre espelho secundário

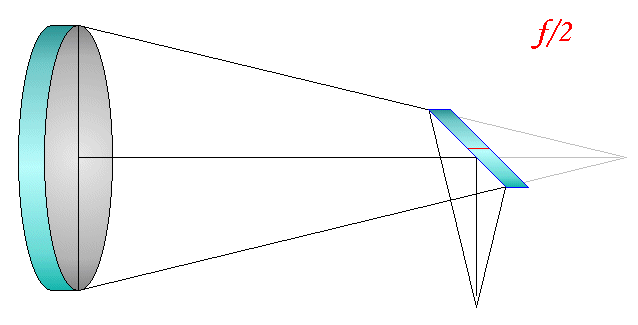

Ao contrário do que possa parecer, o espelho secundário não deve ficar exatamente no eixo do espelho primário. Veja a figura abaixo que se explica sozinha, a marca vermelha no secundário é o centro do espelho. Quanto maior a relação [diâmetro do primário] / [distância focal], mais excêntrico deverá se localizar o espelho secundário. No caso típico de um telescópio com espelho primário de 180 mm e f/6, este deslocamento do centro é pouco mais de 1 mm, mas para telescópios com diâmetro muito grande e/ou relação de foco curtas (f/5, f/4) este valor cresce bastante e deve ser levado em conta.

Digite o valor no primeiro espaço e clique fora do espaço para calcular o segundo valor.
Diâmetro menor do secundário:( mm / ( 4 * f/ ) = mm (= off set)
