Montagem Dobsoniana Desmontável
Projetei esta montagem dobsoniana para que fosse desmontável, assim eu poderia levá-la facilmente no porta-malasjunto com o resto da bagagem (tenho um Corsa Sedan). Fiz toda parafusada usando nas partes principais parafusos
tipo usado em camas e outros móveis.

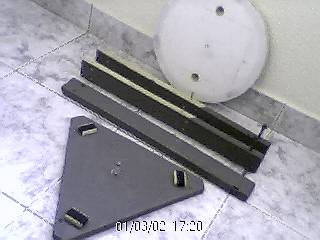

Nesta foto se vê os componentes da base.
Os três pés, um triângulo com três coxins com fêltro autoadesivo
onde desliza o disco de melamina branco
(uso grafite nos coxins para lubrificar)
e um parafuso como eixo central.

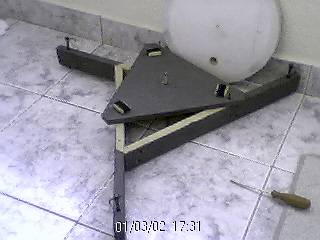

Aqui a base está parcialmente montada.
São 9 parafusos ao todo:
6 nos pés, e 3 para fixar o triângulo.
Observe outros 3 parafusos nas pontas dos pés para o ajunte de nível.

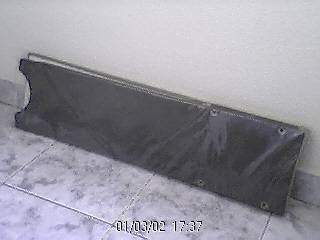

Estas são as 5 chapas para montar a estrutura de apoio do telescópio.
Quando desmontadas elas ficam num saco plástico que facilita o transporte.

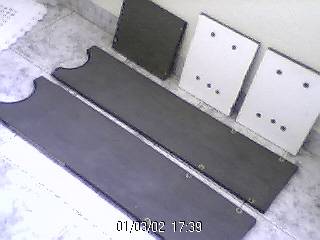

As 5 chapas fora do plástico. Veja nas chapas brancas de melamina
os furos onde são colocadas as porcas dos parafusos.

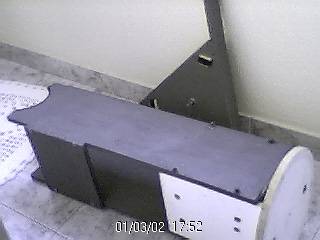

Aqui o apoio do telescópio já montado
com o disco fixado embaixo por dois parafusos.
A chapa cinza mais a esquerda foi colocada para dar maior rigidez ao conjunto.

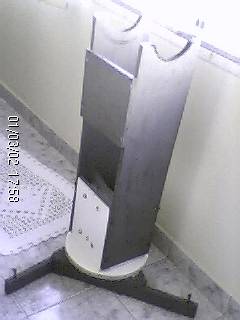

E aqui a montagem pronta para o uso.
O apoio dos discos de fricção do telescópio
são forrados com fêltro autoadesivo
(vendidos em pequenos rolos e usados em calafetação de portas e janelas).
O tempo total de montagem é de 15 a 20 minutos.
