Suporte de Máquina Digital para Astrofotografia

Suporte para acoplar máquina digital à ocular para astrofotografia com método afocal.

Baseado em idéia que garimpei na internet (suporte) e usando os materiais disponíveis em casa (custo zero) fiz este suporte para câmera fotográfica para acoplamento na ocular do telescópio.
As imagens são autoexplicativas.

Lista de material:

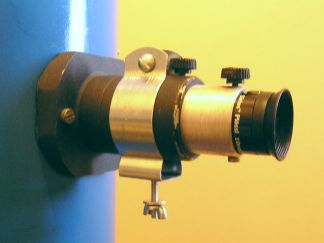

Braçadeira com parafuso e borboleta.

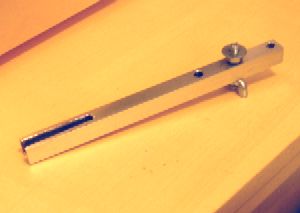

Este é o coração do suporte,
a haste que será fixada na braçadeira.
O parafuso da braçadeira (imagem à esquerda) penetra
neste rasgo vertical. A fixação neste rasgo proporciona o
ajuste fino do posicionamento da máquina fotográfica.
Os 3 furos para fixação da máquina são para ajustar
a distância para as diversas oculares.



Haste fixada à braçadeira.
Uma porca e uma arruela são suficientes
para alinhar a câmera em altura.

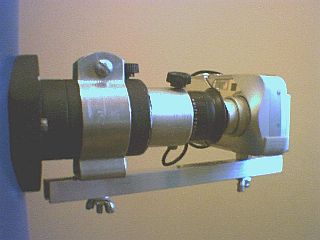

Conjunto montado = braçadeira + haste + Máquina Olympus C-350.

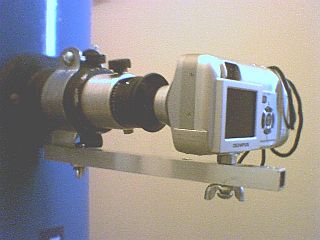

Outro ângulo.
