Luneta D=80mm x F=900mm (f/11)
Confecção de uma luneta com partes compradas em separado.
Objetiva D=80mm F=900mm comprada da Surplusshed.
Diagonal espelhada 11/4" comprada da Surplusshed.
Desaconselho a compra desta diagonal pois em duas delas os espelhos tinham defeitos grosseiros.

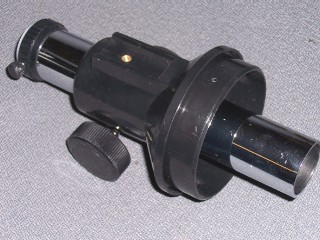

Focalizador 11/4" comprado da Surplusshed.
Este focalizador é simples e necessita de um pequeno ajuste na folga que apresenta,
basta um tira de fêltro fino
colado internamente ao tubo deslizante.
Os demais materiais, tubo de PVC 100mm, braçadeiras, parafusos, etc., são encontráveis em lojas de ferragens.
Baffles feitos com alumínio de lata de refrigerante

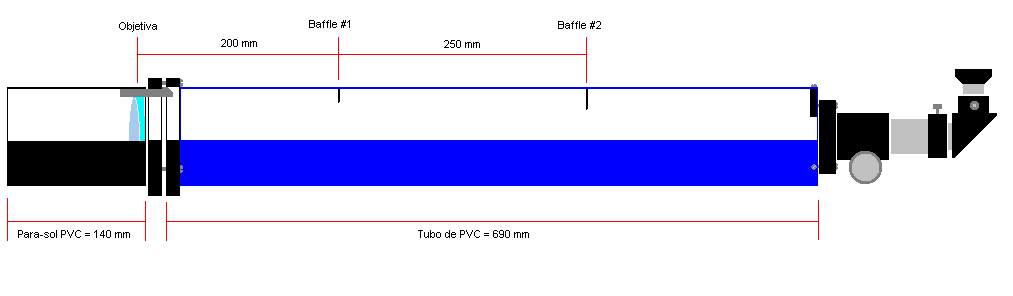

Projeto dos baffles
Basicamente o objetivo dos baffles é evitar que a luz
parasita, que entre por outras direções no tubo, sofra
reflexões nas paredes internas e reduza o contraste da imagem.

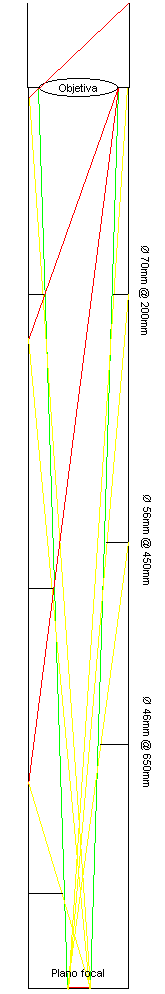

Veja o desenho à esquerda como referência:
1 - desenhe a objetiva de perfil (a elípse horizontal com a
dimenção da abertura da objetiva).
2 - centralizada nesta lente, desenhe o tubo de PVC (duas
linhas paralelas verticais pretas no meu desenho).
3 - na distância focal da objetiva, desenhe o campo máximo que
estimas para a ocular maior (pequeno traço vermelho bem em
baixo do desenho). Este campo pode ser de 20 a 25 mm, que é o
diâmetro do barril das oculares mais usuais.
Agora vamos traçar o cone de luz do foco da objetiva:
4 - partindo da extremidade do diâmetro da objetiva, trace uma
linha até a extremidade do campo da ocular (do mesmo lado, isto
é, extremidade superior da objetiva para extremidade superior o
campo) - são as linhas verdes do desenho. Os baffles não
poderão interceptar esta linha sob pena de perder luz no campo
da ocular.
Agora vamos traçar as trajetórias possíveis de luz parasita:
5 - partindo do tubo de PVC na altura da objetiva, trace uma
linha que vá até a extremidade do campo no lado oposto
(extremidade superior do tubo de PVC para extremidade inferior
do campo) - é a linha amarela mais longa à esquerda. No ponto
onde esta linha intercepta a linha do cone de luz (linha verde)
será colocado o primeiro baffle. Desenhe este
baffle da parede do tubo de PVC até este ponto de
intersecção (marcado como 70mm @ 200mm no desenho).
6 - partindo do ponto onde este baffle toca o PVC, faça
outra linha até a extremidade oposta do campo (semelhante à
primeira linha da objetiva) - é a linha amarela seguinte.
Novamente, no ponto de intersecção desta linha com o cone de
luz será colocado o segundo baffle
(marcado como 56mm @ 450mm).
7 - repita o processo para os demais baffle até chegar
perto do campo da ocular, de maneira que não seja possível um
raio de luz parasita atingir este campo.
Está pronto o conjunto de baffles, basta medir os
diâmetros dos orifícios e as distâncias deles até a objetiva
(lembra que o desenho deve estar em escala).
Detalhe da confecção dos baffles.

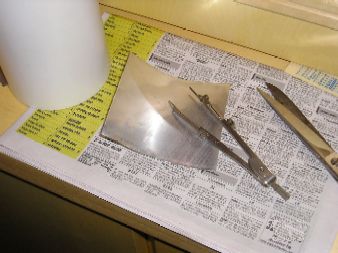

Usei latinhas de alumínio de refrigerante, retirando a tampa e a base da lata,
cada lateral de latinha fornece dois quadrados de alumínio.

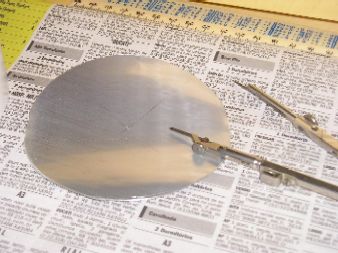

Marcando e cortando círculo com diâmetro igual ao interno do tubo (PVC 100mm).
Este círculo pode ser cortado com tesoura.

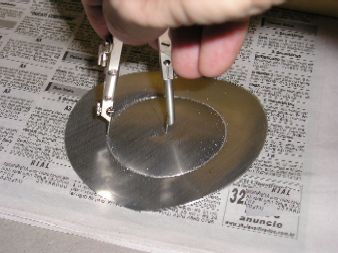

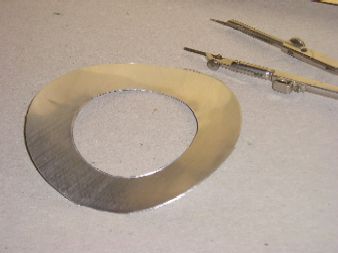

Cortando orifício do baffle com a ponta seca do compasso teremos um círculo bem liso, sem serrilhados.
Baffle quase pronto, faltando a pintura de preto fosco e colar num suporte de papelão.

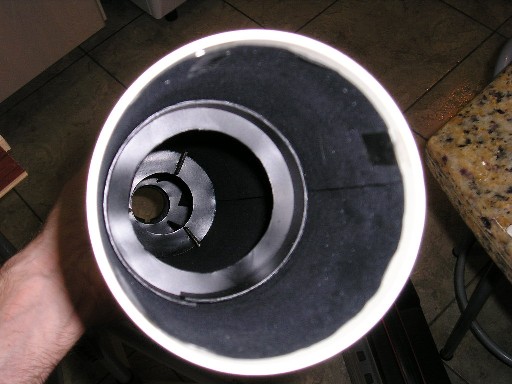

Baffles montados no interior do tubo. O tubo foi revestido com papel camurça preto.
Cobertura do tubo com vinil auto-adesivo.
Para uma perfeita colagem do vinil no tubo é usado
um secador de cabelos para esquentar o vinil,
assim ele fica mais maleável e a aderência mais eficaz.

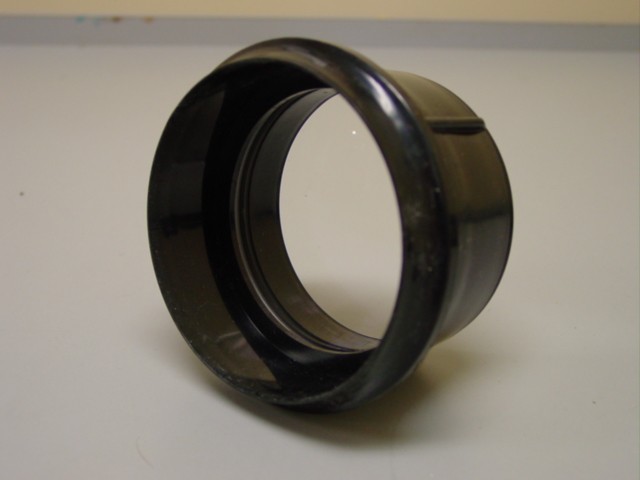

Suporte da Objetiva
Adaptação do Tripé
Montagem e Luneta Pronta
